名称：外球面轴承
详细信息

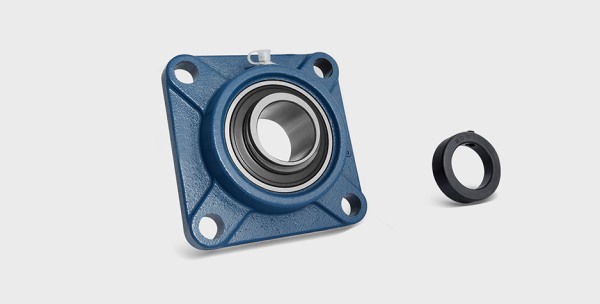

外球面轴承实际上是深沟球轴承的一种变型，特点是它的外圈外径表面为球面，可以配入轴承座相应的凹球面内起到调心的作用。
虽然它的基本性能与深沟球轴承应是相似的，但是由于这种轴承大都应用在比较粗糙的机械中，安装定位不够精确，轴与座孔的轴线对中性差，或是轴长而挠度大等的情况下，而且轴承本身精度也不够高，有的结构也比较粗糙，因此性能的实际表现比较相同规格的深沟球轴承要打上相当的折扣。例如：带顶丝的外球面球轴承应用于刚度差挠度大的通轴，这种轴承两面带密封圈，能严密防止污物侵入，出厂时已装填。
适量的润滑剂，安装前不需清洗，不需补加润滑剂，轴承内圈凸出端上的顶丝螺钉在轴上紧固时．允许的轴向负荷不得超过额定动负荷的20%。
带偏心套的外球面球轴承与带顶丝的外球面轴承性能基本相同，只是顶丝不在内圈上，而是在偏心套上。圆锥孔外球面球轴承的内孔为带1：12锥度的圆锥孔，可直接安装在锥形轴上，或借助紧定衬套安装在无轴肩光轴上，并可微调轴承游隙。
外球面轴承优先适用于要求设备及零部件简单的场合，例如用于农业机械、运输系统或建筑机械上。
主要用来承受以径向负荷为主的径向与轴向联合负荷，一般不宜单独承受轴向负荷，此种轴承可以分别安装内圈（带全组滚子与保持器）和外圈。该种轴承不允许轴相对外壳有倾斜，在径向负荷任用下会产生附加轴向力。该种轴承轴向游隙的大小，对轴承能否正常工作关系很大，当轴向游隙过小时，温升较高；轴向游隙较大时，轴承容易损坏。故在安装和运转时要特别注意调整轴承的轴向游隙，必要时可以预过盈安装，以增加轴承的刚性。
外球面球轴承分类
外球面球轴承依照与轴的合作方法来分能够分为三大类：
一、带顶丝外球面球轴承 其代号为：UC200系列（轻型系列） 、UC300系列（重型系列） 、及 变形产物UB(SB)200系列，假若运用环境契合较小，通常挑选UC200 系列，反之则选用UC300系列。通常外球面球轴承上的顶丝都是有两个，其夹角为120°，其特色就是与轴合作时是用顶丝来顶在轴上，然后起到固定效果的，可是其合作的环境需求有必要振荡规模小。这 种外球面球轴承比拟遍及，广泛用于纺织机械、陶瓷机械等各制作职业。
二、带锥度外球面球轴承 其代号为：UK200系列、UK300系列。此类外球面球轴承内径为1： 12份额的锥度内孔，运用时要与紧定套合作运用，这类外球面球轴承 的特色为：能够接受比带顶丝外球面球轴承更大的负荷。由于与其合作的紧定套同类型的内径要比带顶丝外球面球轴承[1]小一些，比方带顶丝外球面球轴承UC209的内径为45mm，与其相合作运用的轴的直径为45mm,而假若假若换成带锥度外球面球轴承的话，只能挑选内径为45mm的紧定套，而与45mm的紧定套合作的带锥度外球面球轴承就只 有UK210了 （当然假若契合更高的话能够挑选UK310的） 。由此，UK210所接受的契合当让要比UC209的要大的多了。
三、带偏疼套外球面球轴承 其代号为:UEL200系列、UEL300系列、SA200系列。此类外球面球轴承首要特色为轴承上一端有必定的偏疼度， 有相同偏疼度的偏疼套 与其合作。此类轴承也能够说是专用轴承，由于其首要是在农机（收割机、秸秆还田机、脱粒机等）上运用，此类外球面球轴承首要运用于跳动比拟强烈的布局上，偏疼布局的合作能够有用的削减强烈的跳动。
